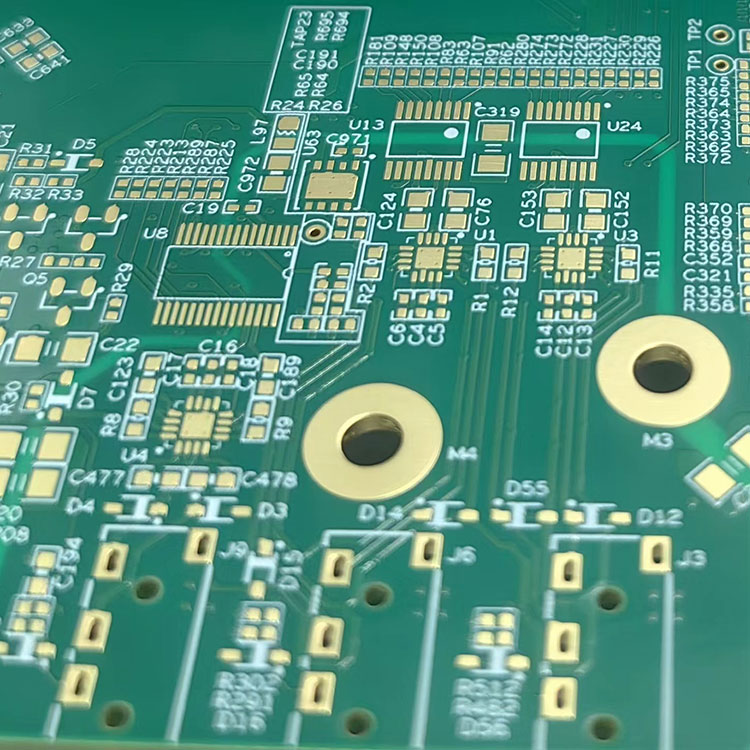

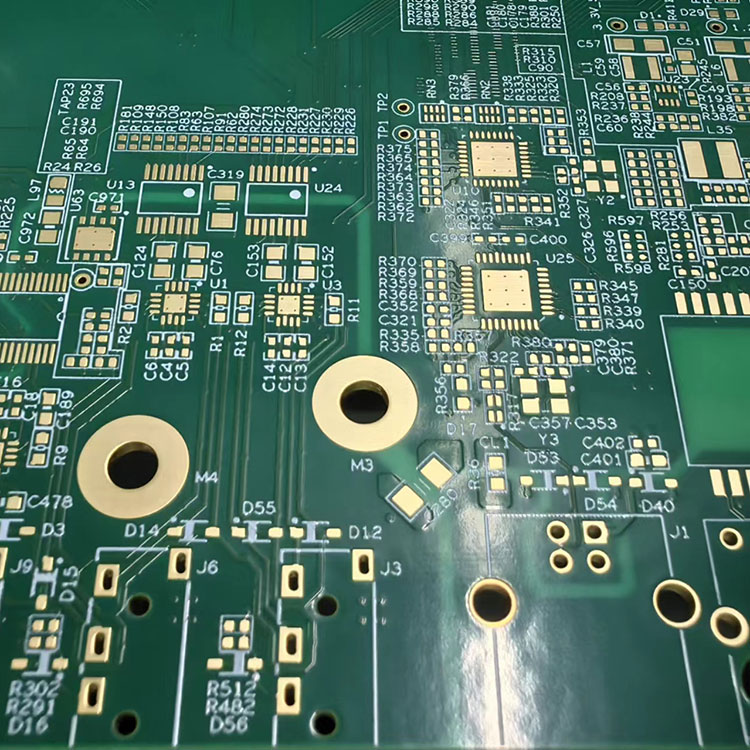

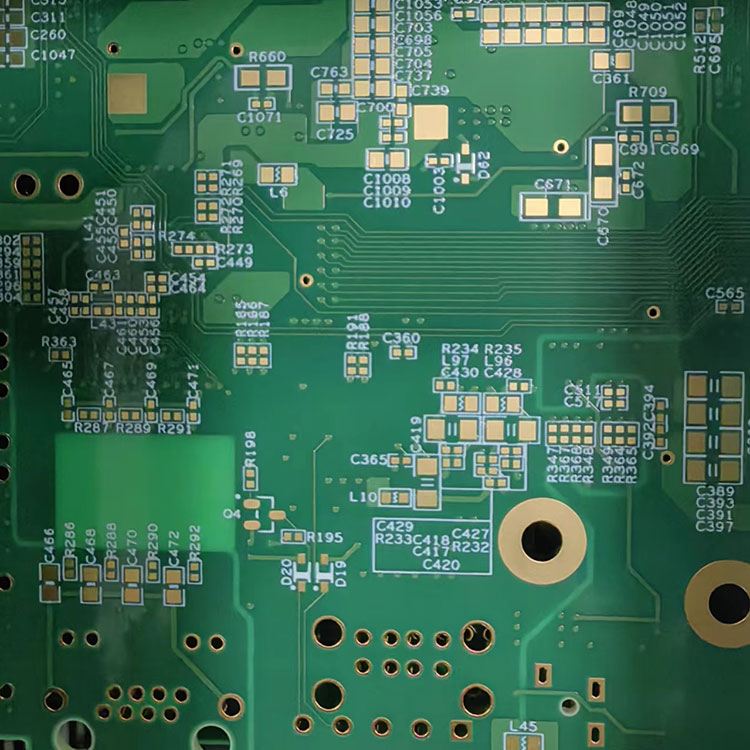

Hayner PCB:n päätuotteet HDI PCV HDI PCB (High-Density Interconnect PCB), jonka valmistaa Kiinassa arvostettu valmistaja ja luotettava toimittaja, edustaa viimeisimmät painetun piirilevytekniikan edistysaskeleet. Tämä innovatiivinen tuote on suunniteltu vastaamaan jatkuvasti kasvaviin pienempien, nopeampien ja monimutkaisempien elektronisten laitteiden vaatimuksiin, ja se tarjoaa poikkeuksellista suorituskykyä ja laatua.
Johtavana valmistajana ja toimittajana Hayner PCB käyttää huippuluokan tuotantomenetelmiä ja ensiluokkaisia materiaaleja valmistaakseen HDI-piirilevyjä, joiden tiheys ja yhteenliitettävyys on vertaansa vailla. HDI-teknologia mahdollistaa pienempien viivojen leveyksien ja välilyöntien luomisen sekä suuremman kerrosmäärän, jolloin PCB:t ovat sekä kompakteja että erittäin toimivia.
Laatu on kaiken Hainan toiminnan ydin, eikä HDI-piirilevy ole poikkeus. Tiukat laadunvalvontatoimenpiteet toteutetaan koko valmistusprosessin ajan sen varmistamiseksi, että jokainen piirilevy täyttää tai ylittää alan standardit. Tämä sitoutuminen huippuosaamiseen johtaa HDI-piirilevyihin, jotka ovat luotettavia, kestäviä ja pystyvät tukemaan edistyneimmät elektroniset mallit.
Kehitätpä sitten älypuhelimia, puettavia laitteita, lääketieteellisiä laitteita tai muita korkean teknologian tuotteita, Hayner PCB:n HDI PCB on täydellinen valinta suuritiheyksisten liitäntätarpeihisi. Sen ylivoimainen suorituskyky ja laatu tekevät siitä korvaamattoman hyödyn suunnittelijoille ja insinööreille, jotka haluavat luoda seuraavan sukupolven elektronisia laitteita.
Hayner PCB on merkittävä kiinalainen High Density Interconnect (HDI) -piirilevyjen valmistaja ja toimittaja, joka tarjoaa edistyneitä ja korkealaatuisia tuotteita, jotka täyttävät tiukat alan standardit. Elektroniikka-alan teknisellä asiantuntemuksemme avulla varmistamme kilpailukykyiset hinnat laadusta tinkimättä, mikä tekee meistä luotettavan kumppanin kaikkiin piirilevytarpeisiisi.
Mikä on HDI PCB
HDI on lyhenne sanoista high density interconnect, piirilevyt ovat painettuja piirilevyjä, joiden kytkentätiheys pinta-alayksikköä kohti on suurempi kuin perinteisillä painetuilla piirilevyillä.
HDI-levyt sisältävät sokeita ja/tai upotettuja läpivientejä ja sisältävät usein mikroläpivientejä, joiden halkaisija on enintään 0,006. Niillä on suurempi piiritiheys kuin perinteisillä piirilevyillä.
HDI-levyt, yksi nopeimmin kasvavista piirilevytekniikoista.
Nykyään HDI-piirilevyjä käytetään yhä enemmän, ja ne ovat vaikuttaneet merkittävästi elektroniikkateollisuuden tekniseen kehitykseen.
HDI-piirilevyn etu
HDI-painettujen piirilevyjen ensisijainen etu on kyky "tehdä enemmän vähemmällä";
1. Pienempi ja nopeampi: Painettu piirilevytekniikka on kehittynyt muuttuvan tekniikan myötä, mikä vaatii pienempiä ja nopeampia tuotteita.
HDI-levyt ovat kompaktimpia ja niissä on pienempiä läpivientejä ja tyynyjä
, kuparijäljet ja välilyönnit. Tämän seurauksena HDI-levyillä on tiheämpi johdotus, mikä johtaa kevyempiin, kompaktimpiin ja pienempikerroksisiin piirilevyihin. Sen sijaan, että laitteessa käytettäisiin muutamaa piirilevyä, yksi HDI-kortti voi sisältää aiempien levyjen toiminnot.
2. Kustannustehokkuus: HDI-prosessi voi alentaa piirilevyn kustannuksia jossain määrin. Kun PCB:n tiheys kasvaa yli 8 kerroksen, HDI-tekniikan valmistuskustannukset ovat alhaisemmat kuin perinteisen monimutkaisen laminointiprosessin. Monikerroslevyjen koon ja painon vähentämiseen sekä tuotteiden toimivuuden ja luotettavuuden vaatimiseen HDI PCB on hyvä ratkaisu.
Oikein suunniteltuna kokonaiskustannukset pienenevät, koska tarvittavien kerrosten määrä on pienempi ja koot/pienempi määrä tarvittavia levyjä verrattuna tavallisiin piirilevyihin.
3. Nopeampi markkinoilletulo: HDI-piirilevytuotannon suunnittelutehokkuus tarkoittaa nopeampaa markkinoilletuloaikaa. Komponenttien ja läpivientien helpon sijoittamisen ja sähköisen suorituskyvyn ansiosta HDI-piirilevyjen suunnittelu- ja testausprosessi vie lyhyemmän ajan.
4. 4.Parempi luotettavuus: Microvia-kuorten luotettavuus on paljon parempi kuin tyypillisten läpimenevien reikien pienemmän kuvasuhteen ansiosta. ne ovat luotettavampia kuin läpimeneviä reikiä, mikä takaa HDI:lle erinomaisen suorituskyvyn paremmilla materiaaleilla ja osilla.
HDI PCB:n sovellukset:
Yllä selitetyt edut tekevät näistä HDI-piirilevyistä sopivia käytettäväksi useissa sovelluksissa, kuten matkapuhelimissa, kannettavissa tietokoneissa, lääketieteellisissä laitteissa, autoelektroniikassa ja muissa sovelluksissa.
HDI-piirilevyjen valmistus- ja kokoonpanoominaisuudet
Tekniset tiedot
Kyky
HDI PCB materiaali
FR-4, HI Tg, Rogers, Taconic, Argon jne.
HDI PCB-kerros
1-30 kerrosta
HDI piirilevytyypit
yksi-/kaksipuolinen, monikerroksinen
Kuparin paksuus
1-6 unssia
Laudan paksuus
S/D 0,2-0,7 mm, monikerroksinen: 0,40-7,0 mm
Pintakäsittely
HASL, OSP, Immersion kulta, Flash Gold Finger
Min. Reiän koko
0,2 mm mekaaninen pora
4 miljoonan laserpora
Min. riviväli /
Min.linjan leveys
6 milj
6 milj
Min. Juotosmaski silta
0,08 mm
Max. Tuotantokoko
400x510mm
Impedanssin ohjaus
50Ω ±5Ω, 90Ω ±9Ω, 100Ω ±10Ω
Kuvasuhde
15:1
Liitäntäkyvyn kautta
0,2-0,8 mm
PCB-standardi
IPC-II standardi
Warp & Twist
0,75 %
Todistus
ISO9001.IATF16949.RoSH.UL.
Laadunvalvonta
Röntgen, AOI-testi, toimintatesti (100 % testi)
Toimitus
PCB 3-7 päivää, PCBA 2-3 viikkoa
Hayner PCB:n tuotantokyky:
Seitsemän SMT-tuotantolinjaa - 10 miljoonaa pistettä päivässä
Neljä THT-tuotantolinjaa --- 0,50 miljoonaa pistettä / päivä
Kolme lopullista kokoonpanolinjaa ----15 000 kpl/päivä
Yksi ikääntymishuone ---------------2 000 kpl/päivä
Tiedustelut piirilevyjen valmistuksesta, piirilevyn kokoonpanosta, korkean Tg:n piirilevystä, jätä ystävällisesti sähköpostiosoitteesi meille, niin otamme sinuun yhteyttä 24 tunnin kuluessa.
