Artikkelin tiivistelmä
Rogersin piirilevymateriaaleja käytetään laajalti korkeataajuisissa ja nopeissa elektronisissa sovelluksissa, joissa tavalliset FR4-kortit eivät pysty ylläpitämään signaalin eheyttä. Tässä artikkelissa tutkitaan, miten Rogersin PCB-tekniikka toimii, miksi sitä suositaan RF- ja mikroaaltouunipiireissä ja kuinka insinöörit voivat ratkaista yleisiä suunnitteluhaasteita, kuten signaalihäviön, dielektrisen epävakauden ja lämmönhallinnan. Se tarjoaa myös käytännön vertailuja, suunnittelun oivalluksia ja sovellusohjeita, jotka auttavat insinöörejä ja ostajia tekemään tietoisia päätöksiä.

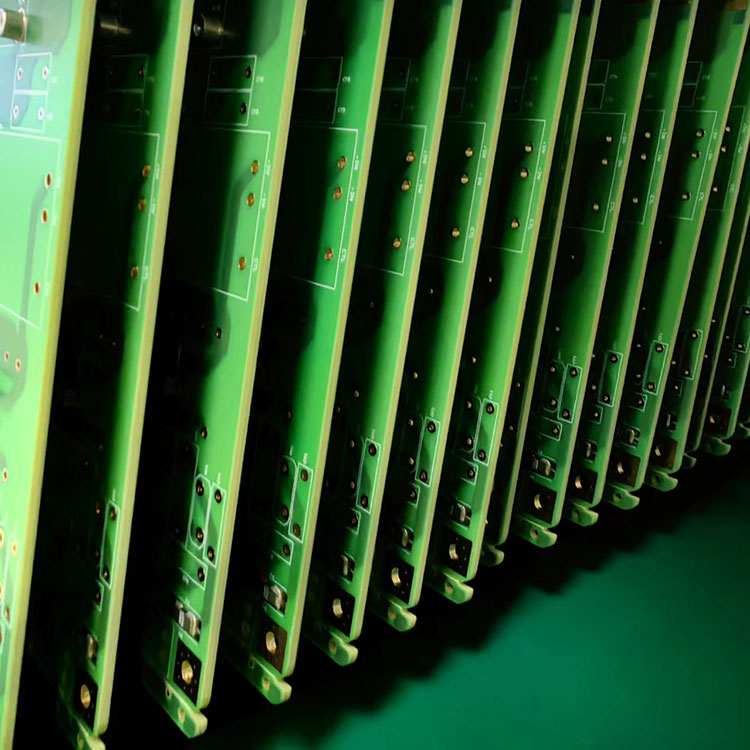

Rogersin piirilevy on korkean suorituskyvyn piirilevy, joka on rakennettu käyttämällä Rogers Corporationin kehittämiä erikoislaminaatteja. Toisin kuin perinteiset FR4-materiaalit, Rogers-laminaatit on suunniteltu vakaaseen dielektrisyysvakioon (Dk), pieneen signaalihäviöön ja erinomaiseen lämpöluotettavuuteen. Nämä ominaisuudet tekevät niistä ihanteellisia suurtaajuussovelluksiin, joissa signaalin eheys on kriittinen.
Yleisiä Rogersin materiaaleja ovat RO4350B, RO4003C ja RT/duroid-sarjat, joista jokainen on optimoitu erilaisiin RF- ja mikroaaltouunisuunnitteluvaatimuksiin.
Nykyaikaisissa viestintäjärjestelmissä pienetkin signaalin vääristymät voivat johtaa suuriin suorituskykyongelmiin. Rogersin piirilevyt ratkaisevat tämän ongelman ohjatun dielektrisen käyttäytymisen ja pienihäviöisten tangenttiarvojen avulla.
Nämä edut tekevät Rogersin materiaaleista olennaisia RF-tekniikassa, jossa tarkkuudesta ja luotettavuudesta ei voida keskustella.
| Ominaisuus | Rogersin piirilevy | FR4 PCB |
|---|---|---|
| Dielektrinen vakiovakaus | Erittäin korkea | Kohtalainen |
| Signaalin menetys | Erittäin alhainen | Korkeampi |
| Taajuusalue | Mikroaaltouuni / RF (GHz) | Matalasta keskitaajuuteen |
| Lämpötehokkuus | Erinomainen | Vakio |
| Maksaa | Korkeampi | Alentaa |
Vaikka FR4 sopii yleiseen elektroniikkaan, Rogers PCB on suunniteltu erityisesti suorituskykykriittisiin ympäristöihin.
Rogersin PCB-materiaaleja käytetään laajalti teollisuudessa, jotka vaativat korkeataajuista tarkkuutta:
Nämä sovellukset vaativat vakaata signaalinsiirtoa minimaalisella säröllä, joten Rogers-materiaalit ovat ensisijainen valinta.
Suunnittelu Rogers PCB:llä vaatii huolellista huomiota sähköisiin ja mekaanisiin parametreihin. Alla on tärkeitä parhaita käytäntöjä:
Virheellinen suunnittelu voi johtaa signaalin heijastumiseen, välityshäviöön ja järjestelmän tehokkuuden heikkenemiseen.
Eduistaan huolimatta Rogersin piirilevysuunnittelussa on useita haasteita:
Insinöörit omaksuvat usein hybridimalleja suorituskyvyn ja kustannustehokkuuden tasapainottamiseksi signaalin eheydestä tinkimättä.
Oikean Rogers-laminaatin valinta riippuu sovelluksen vaatimuksista:
Keskeisiä valintatekijöitä ovat taajuusalue, dielektrisyysvakio, lämpöolosuhteet ja budjettirajoitukset.
Q1: Mikä tekee Rogers PCB:stä paremman kuin FR4?
V: Rogers PCB tarjoaa pienemmän signaalihäviön, paremman dielektrisen vakauden ja erinomaisen suorituskyvyn korkeilla taajuuksilla verrattuna FR4:ään.
Q2: Käytetäänkö Rogersin piirilevyä vain ilmailussa?
V: Ei. Sitä käytetään laajalti myös televiestinnässä, autotutkassa ja kaupallisissa RF-järjestelmissä.
Q3: Miksi Rogers PCB on kalliimpi?
V: Kustannukset johtuvat edistyneestä materiaalikoostumuksesta ja erityisistä valmistusvaatimuksista.
Q4: Voidaanko Rogers PCB sekoittaa FR4:n kanssa?
V: Kyllä, hybridipinoja käytetään yleisesti kustannusten ja suorituskyvyn optimointiin.
Q5: Mitä taajuusaluetta Rogers PCB tukee?
V: Materiaalista riippuen se voi tukea useista GHz:istä mikroaaltotaajuuskaistoihin.
Rogersin piirilevyteknologialla on kriittinen rooli nykyaikaisessa suurtaajuuselektroniikassa, mikä mahdollistaa vakaan ja tehokkaan signaalinsiirron vaativissa ympäristöissä. 5G-verkoista ilmailujärjestelmiin, sen edut dielektrisessä vakaudessa ja alhaisessa häviössä tekevät siitä edistyneen piirisuunnittelun kulmakiven.
Luotettavia korkeataajuisia piirilevyratkaisuja etsiville insinööreille ja hankintatiimeille yhteistyö kokeneiden valmistajien kanssa varmistaa optimaalisen suorituskyvyn ja valmistettavuuden.HaynerPCB tarjoaa räätälöityjä Rogersin piirilevyjen valmistusratkaisuja, jotka on räätälöity monimutkaisiin RF- ja mikroaaltouunisovelluksiin. Jos suunnittelet seuraavaa tehokasta projektiasi,Haynerota meihin yhteyttäkeskustella vaatimuksistasi ja saada asiantuntevaa suunnittelutukea.
