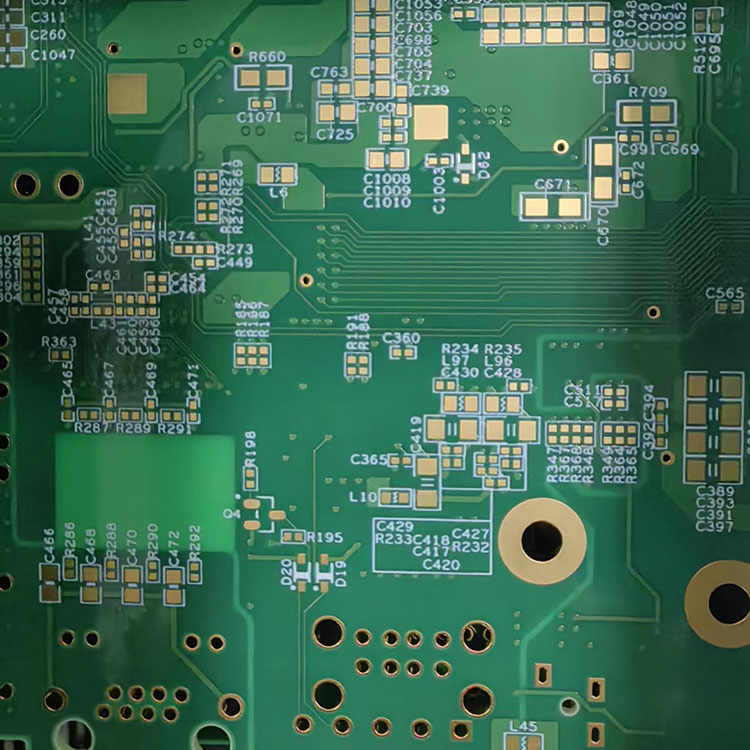

High Density Interconnect (HDI) -painetut piirilevyt edustavat hienostunutta piirilevyteknologiaa, joka on suunniteltu vastaamaan kompaktien, kevyiden ja suorituskykyisten elektronisten laitteiden kasvavaan kysyntään.HDI PCBrakenteet sisältävät mikroläpivientejä, hienoja piirteitä, pienennettyjä komponentteja ja monikerroksista pinoamista, jotta saadaan suurempi johdotustiheys pienemmillä jalanjäljillä. Tämän artikkelin tarkoituksena on selvittää, mitä HDI-piirilevyt ovat, miksi ne ovat välttämättömiä nykypäivän elektroniikassa, miten ne toimivat eri sovelluksissa ja mitkä trendit muokkaavat niiden tulevaa kehitystä.
HDI-piirilevyt ratkaisevat kehittyneen elektroniikan, kuten älypuhelimien, puettavien laitteiden, autojen ohjausjärjestelmien, lääketieteellisten miniatyrisoitujen moduulien, 5G-viestintälaitteistojen, teollisuusautomaatiolaitteiden ja ilmailuelektroniikan, tiiviin reitityksen haasteen. Niiden parannettu sähköinen suorituskyky ja tilaa säästävä rakenne tekevät niistä ihanteellisia laitteille, jotka vaativat nopeaa signaalinsiirtoa, parempaa luotettavuutta ja vähemmän sähkömagneettisia häiriöitä.
Ammattimainen ymmärrys HDI-piirilevyjen ominaisuuksista voi vahvistua huomattavasti tarkistamalla niiden tekniset tiedot. Alla on parametriluettelo, jossa esitetään tärkeimmät rakenteelliset ja suorituskykyiset ominaisuudet, joita alalla yleisesti vaaditaan.
| Parametri | Erittely |
|---|---|
| Kerrosten määrä | 4–20 tasoa tai mukautettuja kokoonpanoja |
| Rakenteen kautta | Mikroviat, haudatut läpiviennit, sokeat viat, pinotut tai porrastetut |
| Vähimmäisviivan leveys/väli | Niinkin alhainen kuin 50/50 μm kapasiteetista riippuen |
| Dielektrinen paksuus | 40-100 μm suunnittelusta riippuen |
| Kuparin paksuus | 0,5–2 unssia tämänhetkisistä vaatimuksista riippuen |
| Materiaalivaihtoehdot | FR4 High-Tg, polyimidi, BT-hartsi, halogeenittomat materiaalit |
| Kuvasuhde | Tyypillisesti 0,75:1 mikroviaille |
| Juotosmaski | LPI, matta, kiiltävä, useita värivaihtoehtoja |
| Pintakäsittely | ENIG, ENEPIG, upotushopea, upotustina, OSP |
| Impedanssin ohjaus | ±10 % toleranssi tai tiukempi |
| Lämmönjohtavuus | 0,3 W/m·K - 2,0 W/m·K materiaalista riippuen |
| Luotettavuustestaus | Lämpökierto, IST, CAF-resistanssi, mikroleikkausanalyysi |
Nämä parametrit auttavat määrittelemään HDI-piirilevyn mekaanisen, sähköisen ja lämpösuorituskyvyn varmistaen yhteensopivuuden suuritiheyksisten puolijohdepakettien, kuten BGA-, CSP-, LGA- ja kehittyneiden SoC-moduulien kanssa.
HDI-piirilevytekniikan käyttöönotto on lisääntynyt dramaattisesti sen ainutlaatuisten suorituskykyetujen ansiosta nykyaikaisessa elektroniikkatekniikassa. Sen ymmärtäminen, miksi HDI-piirilevyt ylittävät tavanomaiset piirilevyt, vaatii niiden rakenteellisten etujen, sähköisen käyttäytymisen ja käytön joustavuuden tutkimista.
HDI-piirilevyt tukevat kehittyneitä pakkaustekniikoita, mikä mahdollistaa useampien komponenttien integroinnin pienempiin alueisiin. Tämä on välttämätöntä kulutuselektroniikassa ja pienikokoisissa teollisuusmoduuleissa.
Lyhyemmät signaalireitit vähentävät etenemisviivettä, parantavat signaalin eheyttä ja tukevat nopeita, korkeataajuisia piirejä, kuten RF-moduuleja, 5G-antenneja ja suuren kaistanleveyden muistiliitäntöjä.
Kompakti rakenne ja optimoitu kuparijakauma parantavat lämmönpoistotehokkuutta. Tämä on erityisen tärkeää laitteissa, joissa on jatkuva tai raskas tietojenkäsittely.
Tasainen kerrosten pinoaminen ja ohjattu impedanssi auttavat minimoimaan ylikuulumisen, mikä tekee HDI:stä ihanteellisen ratkaisun herkkään viestintään, navigointiin ja lääketieteelliseen elektroniikkaan.
Ohuista dielektrisistä kerroksista ja hienoista juovista huolimatta HDI-piirilevyt tarjoavat parannetun mekaanisen eheyden, mikä tekee niistä sopivia puettaviin laitteisiin, autoympäristöihin ja teollisuuden tärinää kestäviin laitteisiin.
Rakenteet, kuten 1+N+1, 2+N+2 tai jopa 3+N+3, mahdollistavat monimutkaisen reitityksen, jota tarvitaan prosessoreille ja muistijärjestelmille, jotka vaativat kerrosta yhteyksiä.
Nämä suorituskykyominaisuudet korostavat, miksi HDI-piirilevyjä käytetään laajasti IoT-laitteissa, viestintälaitteistoissa ja edistyneessä autoelektroniikassa. Edut eivät rajoitu koon pienentämiseen; ne ulottuvat signaalin tarkkuuteen, kestävyyteen ja järjestelmätason luotettavuuteen.
Ymmärtääksemme, kuinka HDI-piirilevyt tukevat kehittyneitä nykyaikaisia järjestelmiä, on tärkeää tutkia niiden rakenteellista toimintaa, valmistusprosesseja ja käytännön suunnittelukonsepteja.
Mikroviat ovat erittäin pieniä laserporattuja reikiä, jotka yhdistävät vierekkäiset kerrokset. Niiden pieni halkaisija vähentää tilantarvetta, mikä mahdollistaa tiheämmän reitityksen ja paremman virtauksen. Pinottujen mikroläpivientien ansiosta suurvirta- tai nopeat yhteydet kulkevat useiden kerrosten läpi vaikuttamatta signaalin laatuun.
HDI-piirilevyt valmistetaan usein monikerroksisella muodostusprosessilla. Kerrosryhmät laminoidaan useissa vaiheissa, mikä mahdollistaa sokeiden ja haudattujen läpivientien sijoittamisen tarkasti. Tämä tarjoaa tehokkaita reititysratkaisuja suuripintaisille IC:ille.
Ohjattu impedanssirakenne ja tarkka dielektrisen paksuus tekevät HDI-piirilevyistä ihanteellisia nopeille differentiaalisille signaaleille, kuten USB 3.2-, HDMI 2.1-, PCIe- ja RF-piireille.
Lämpöaukkoja, lämpöä leviäviä kuparikolikoita ja metallisia pohjakerroksia lisätään usein parantamaan lämmönjohtavuutta ja varmistamaan vakaan toiminnan suuritehoisissa moduuleissa.
Kehittyneet kuvantamis- ja syövytysprosessit mahdollistavat jopa 50 μm:n viivanleveyden, mikä mahdollistaa tarkan reitityksen BGA-komponenttien alla ja säästää levytilaa lisäominaisuuksia varten.
CAF-kestävät materiaalit ja tiukat lämpökiertotestit varmistavat, että HDI-piirilevyt säilyttävät vakauden ankarissa ympäristöissä, kuten autojen ECU:issa, ilmailun ohjausmoduuleissa ja teollisuuden tehojärjestelmissä.
Integroimalla nämä valmistus- ja suunnittelutekniikat HDI-piirilevyt toimivat toiminnallisina ytiminä tuotteille, jotka vaativat pienennyksen sähköisestä, termisestä tai mekaanisesta suorituskyvystä tinkimättä.
Elektronisten tuotteiden jatkuvasti kehittyessä HDI-piirilevytekniikka muuttuu myös vastaamaan korkeampia suorituskykyvaatimuksia. Useat tulevaisuuden trendit korostavat HDI-piirilevyjen kehittämisen suuntaa.
HDI-piirilevyt ovat välttämättömiä 5G-signaalimoduuleille, koska ne vaativat tiukan impedanssisäädön ja erittäin pienihäviöiset materiaalit. Seuraavan sukupolven 6G-viestintä vaatii entistä kehittyneempiä HDI-rakenteita.
Tulevien HDI-korttien odotetaan upottavan passiivisia komponentteja tai jopa aktiivisia siruja suoraan levykerroksiin, mikä vähentää laitteen kokonaispaksuutta ja parantaa signaalipolkuja.
Puettavat laitteet, lääketieteelliset implantit ja taitettavat laitteet lisäävät kysyntää puolijoustaville HDI-levyille, joissa jäykkyys yhdistyy joustavaan taivutukseen.
Matala-Df- ja matala-Dk-materiaaleista tulee vakioita tukemaan erittäin nopeita digitaalisia liitäntöjä ja mmWave-viestintäsovelluksia.
Kestävän kehityksen vaatimukset ohjaavat edelleen halogeenittomien hartsien, lyijyttömän pintakäsittelyn ja vihreämpien tuotantotekniikoiden käyttöönottoa.
Vaikka sitä ei käsitellä suoraan artikkelin sisällössä, pienikokoisten, tehokkaiden ja prosessointitiheiden laitteiden markkinoiden kysyntä lisää epäsuorasti HDI-piirilevyrakenteiden käyttöönottoa.
Nämä suuntaukset osoittavat, että HDI-piirilevyt säilyttävät keskeisen aseman edistyneessä tuotesuunnittelussa eri toimialoilla kulutuselektroniikasta teollisuuden ja autoteollisuuden järjestelmiin.
K: Mikä on tärkein ero HDI-piirilevyn ja tavallisen monikerroksisen piirilevyn välillä?
V:HDI-piirilevy sisältää mikroläpivientejä, ohuempia linjoja ja suuritiheyksisiä komponenttien sijoittelua, mikä mahdollistaa kompaktit rakenteet ja erinomaisen sähköisen suorituskyvyn. Vakiopiirilevyt käyttävät suurempia läpivientejä ja niillä on pienempi reititystiheys, mikä tekee niistä vähemmän sopivia pienikokoisille laitteille tai nopeille piireille.
K: Kuinka HDI-piirilevyrakenne parantaa signaalin eheyttä korkeataajuisissa sovelluksissa?
V:Lyhyemmät signaalireitit, tiukasti kontrolloitu impedanssi, vähennetty stubs ja optimoidut kerrokset minimoivat häviön, heijastuksen ja ylikuulumisen. Nämä ominaisuudet luovat vakaan ympäristön suurtaajuisille signaaleille ja varmistavat tasaisen suorituskyvyn viestintä- ja tietokonelaitteissa.
HDI-piirilevyteknologialla on edelleen tärkeä rooli kehittyneen elektroniikkasuunnittelun tulevaisuuden muovaamisessa. Sen kyky tarjota kompakteja rakenteita, tukea suuritiheyksisiä komponentteja, parantaa sähköistä suorituskykyä ja varmistaa luotettavan toiminnan, on tullut perustavanlaatuiseksi teollisuudenaloilla viestinnästä ja tietojenkäsittelystä autoteollisuuteen ja lääketieteellisiin sovelluksiin. Pienen, nopeamman ja tehokkaamman elektroniikan kysynnän kasvaessa HDI-piirilevyt jatkuvat kehittyneiden materiaalien, sulautettujen komponenttien ja innovatiivisten valmistustekniikoiden avulla.
